Stationäre 2-Säulen-Hebebühne - TPL7500
TPL7500
Artikel-Nr.: TPL7500 | Technisches Datenblatt: Download
Stationäre Zweisäulenbühne mit einer Tragkraft von 7,5 t passend für PKW, Transporter und Leicht-Nutzfahrzeuge, sowie für Elektrofahrzeuge. Die Hebebühne verfügt über einen einzigartigen Aufnahmebereich bei gestreckter Armlänge bis 4600 mm. Platzsparende Gelenkarmanordnung, Arme kompakt zusammenschiebbar. Rollengelagerte Teleskoparme für leichtes Verschieben. Die Installation der Säulen erfolgt freistehend ohne Querverbindungen unten und oben.

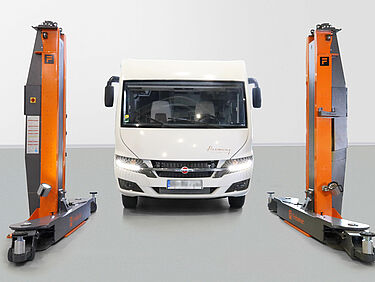

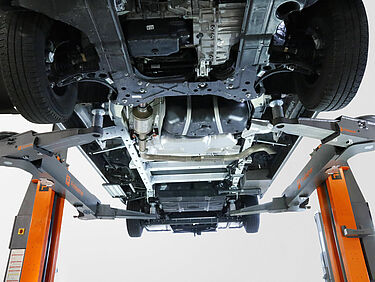

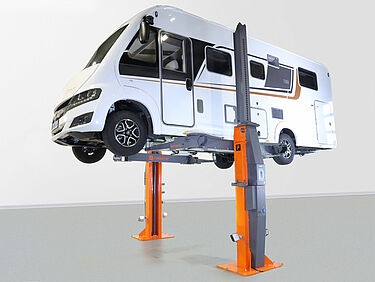

Produktbilder
Zubehör
TPL7500-FM07
Dübelset, aus Edelstahl
TPL7500-SWE250
Tragarmverlängerungen,
250 mm, 7,5 t
250 mm, 7,5 t
TPL7500-SWE400
Tragarmverlängerungen,
400 mm, 5 t
400 mm, 5 t
TPL7500-WF1250
4 Radgabeln, 5 t,
bis Rad Ø 740 mm
bis Rad Ø 740 mm
TPL7500-LS01
Aufnahmesatz
für Sprinter
für Sprinter
TPL7500-LA100
2 Distanzstücke 100 mm
TPL7500-LA200
2 Distanzstücke 200 mm
TPL7500-LA300
2 Distanzstücke 300 mm
TPL7500-LAH
Halterung für
Aufnahmen und Distanzstücke
Aufnahmen und Distanzstücke
TPL7500-UG
U-Führungen zur Abrutschsicherung
TPL7500-RP01-4
Flache Einsteck-Gummiteller
TPL7500-SPOT04
LED-Strahler
TPL7500-TH
Ablageschale
TPL7500-SH
Dosenhalterung
Ihre Systemvorteile
Einzigartiges Tragarmkonzept
Das besondere Tragarmkonzept macht die Aufnahme von einer Vielzahl von Fahrzeugen möglich - vom PKW bis zum Leicht-LKW. Die Tragarme decken einen großen Aufnahmebereich ab, passend für kurze oder lange Radstände. Mit den optionalen schwenkbaren Tragarmverlängerungen lassen sich auch schwer zugängliche Aufnahmepunkte erreichen.
Die Tragarme lassen sich weit nach innen schwenken
Tragarme vollständig ausgezogen
Tragarmverlängerungen (+250 mm), schwenkbar, Aufnahmehöhe < 100 mm
Die hydraulische Tragarmsicherung verhindert ein unbeabsichtigtes Verdrehen des Tragarms, stufenlos ohne mechanische Rasten
Hubsäulen frei positionierbar
Die Einfahrbreite der 2-Säulen-Hebebühne TPL ist frei wählbar, je nach Anwendungsbereich und anzuhebenden Fahrzeugen.
Individuelle Aufstell- bzw. Einfahrbreite möglich je nach Kundenwunsch
Technische Spezifikationen
Technische Daten
| Artikelnummer | TPL7500 | |
| Hubeinheit | Anzahl der Säulen | 2 |
| Lastaufnahme | Lastaufnahmemittel | 4 Gelenkarme, symmetrisch |
| Tragkraft | 7.5 t | |
| Tragarmlänge vorne, minimal | 565 mm | |
| Tragarmlänge vorne, maximal | 1250 mm | |
| Tragarmlänge hinten, minimal | 565 mm | |
| Tragarmlänge hinten, maximal | 1250 mm | |
| Längsabstand der Aufnahmen, maximal | 4600 mm | |
| Aufnahmeteller Ø | 120 mm | |
| Hubhöhe | Hubweg | 1900 mm |
| Hubhöhe | 2090 mm | |
| Aufnahmehöhe, minimal | 130 mm | |
| Höhenverstellung Aufnahmeteller | 60 mm | |
| Höhe maximal | 4780 mm | |
| Geschwindigkeit | Hubzeit (mit Nennlast) | ca. 60 sec. |
| Senkzeit (mit Nennlast) | ca. 45 sec. (Lastabhängig) | |
| Antrieb | Antriebsart | elektro-hydraulisch |
| Motor | Dreiphasenwechselstrom | |
| Motorleistung pro Säule | 2.2 KW | |
| Energieversorgung | Elektroanschluss pro Säule | 400V/3Ph+N+PE/50Hz |
| Absicherung elektrisch | 16 A | |
| Kommunikation | via Funk, wireless | |
| Bedienung | Art Bedienung | Bedienung an jeder Säule |
| Steuerung | elektronisch | |
| Softstart | X | |
| Regelung | Synchronisation | Stufenlos, Proportionalventile |
| Lastsicherung | Lastsicherung | Hydraulisch und mechanisch |
| Abmessungen | Einfahrbreite | 2500 mm - 3000 mm (variabel) |
| Gewicht | 1900 kg | |
| Schutzart | IP54 | |
| Bodenbelastung | Bodenqualität, Betonstärke | C20/25, 200 mm minimal |
| Oberflächenbehandlung | Art Oberflächenbehandlung | Pulverbeschichtung |
| Farbe | Orange RAL2004 / Grau RAL7015 |
